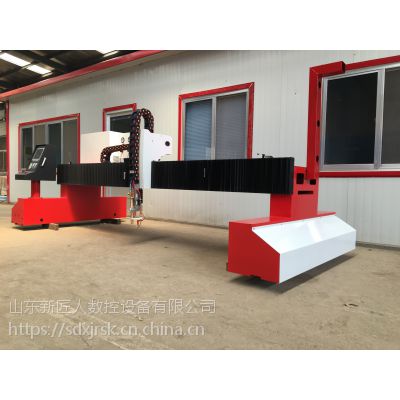

山东新匠人数控设备有限公司生产的龙门数控切割机， 横向跨度有3m、4m、5m、6m、8m等多种规格，均采用双边驱动，运行稳定，配置好，工作效***，可用于各种碳钢、锰钢、不锈钢等金属材料的大、中、 小型钢板下料。还可根据用户要求配置多把割炬，或配置成异型切割和直条切割两用切割方式，另可选配电容或等离子自动调高系统。基本配置：为单火焰或单等离子割炬，带自动点火，不含自动调高及等离子切割电源。

设备基本配置

CUT4000A 主机轨距 4000mm

纵向导轨长度 8000mm

数控火焰割炬移动体 1组

自动点火装置 1组

等离子割炬移动体 1组

火焰调高方式 电动调高1组

等离子调高方式 锐盾弧压调高1组

驱动方式 双边驱动

管路传动方式 纵向挂钩、横向拖链

控制器安装方式 右安装

数控系统 （RuidunCNC)工控系统

驱动系统/伺服电机 双驱伺服电机

减速机 行星减速机

套料软件 美国STARCAM

等离子电源 根据客户需要

采购方负责 干式切割平台、沉重梁制作，安装场地水泥基础、纵向管路的传动等基础工作的施工将需方装，供方提供图纸指导。

产品细节

设备工作条件

1、电源电压/频率：220V±10%/50HZ

2、输入功率：3KW（不含等离子电源）

3、切割氧压力：0.5-0.8Mpa

4、预热氧压力：0.4-0.6Mpa

5、燃气压力：0.05-0.1Mpa

6、燃气种类：丙烷/乙炔/液化气

7、环境温度：0-50°C

8、相对湿度：<90%无冷凝

9、周边环境：10米内无较大冲击震动和高频源

产品主要特点

1、横梁：采用方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，***防止了结构变形；

2、纵、横向驱动：均采用精密齿轮齿条（7级精度）传动。横向导轨采用台湾进口的直线导轨，纵向导轨是由精密加工的特质钢轨制成，***了切割机的运行平稳，精度高，且经久耐用，清洁美观；减速采用行星齿轮减速器，可以非常***的***运动的精度和平衡度；

3、纵向驱动架（端架）：两端装有水平导向轮，可调整驱动架底部偏心轮对导轨的压紧程度，使整机在运动中保持稳定的导向。装有除尘器，随时刮扫积聚在导轨表面的杂物；

4驱动系统为进口日本松下交流伺服驱动，使整机更加运行平稳，速度变速范围更宽，加速时间短；

5、升降体采用铝合金结构体，升降导向采用直线导轨，升降提升采用滚珠丝杠提升；

6、简单易用的自动编程系统,使数控编程不再复杂,***；

7、数控控制系统采用自主研发控制系统，具有目前国内最为优良的稳定性和***抗干扰能力。

主要技术指标

1、切割形状：可编程切割直线和圆弧构成的任意平面形状钢板零件；

2、切割精度：***JB/T10045.3-99；

3、切割宽度：4m、5m、6m等多种规格可选；

4、轨道长度：标配6米，还可根据用户要求定制加长3m/节；

5、驱动方式：双边驱动；

6、割炬配置：标配1把，可选配火焰或者等离子割炬，还可根据用户需求进行定制；

7、切割厚度：火焰可切割200mm，等离子切割厚度视所选电源大小而定；

8、点火调高：自动点火、电动调高，根据用户要求可选配电容式或弧压式自动调高；

9、数控系统：简单易用，性能稳定；根据用户要求可选用北京斯达特2000或3000系统，进口型有美国海宝系统,FastCNC数控系统。

10、数控编程：基于AutoCAD的全自动图形化编程软件；

11、切割气体：氧气+乙炔或丙烷。

数控系统简介

性能指标：

1、显示器： 5英寸LCD监视器

2、外部接口：USB

3、按键与机箱：全钢结构完全屏蔽，防电磁辐射、防静电。

4、操作界面中文提示，图形显示面板上有各种工作状态指示，数控及驱动采用模块式集成化设计，操作与维护简单方便。

公司实力

山东新匠人数控设备有限公司是一家集数控等离子切割机、数控火焰切割机科研、开发、销售、服务于一体的高新技术产品企业，公司坚持走专业化之路，现拥有工程技术人员多名，并数家科研机构建立了良好的合作关系，以提高自己的技术水平。

我公司坐落于全球负有盛名的恐龙之乡——山东省诸城市，由我公司自主研发的火焰切割机、等离子切割机性能稳定，在***享有良好的产品品质信誉。我公司依超前的产品创新能力，不断整合新技术、新工艺、自主技术与国际接轨，达到国内新进水平。如果您对我公司的产品服务有兴趣，期待您来电咨询。

保修与服务

1、售前服务

1）我们会在一个工作日之内，根据您的需要为您提供任何有关专业技术或者您所关心问题的回复，并且邮寄相关样品及产品资料。

2）欢迎您随时莅临我公司实地考察，我们将为您提供任何便利条件。

3）我们以最快速度对您所需要的产品进行合理报价。

2、售中服务

1）无论合同大小，我们都将按时、保质保量的严格执行合同所规定的各项条款。

2）我们将对每一份合同的执行情况进行及时回访，确保货物、发票及时安全到达客户手中。并且为客户提供超值的服务，比如安装、培训。

3、售后服务

1）我们向您提供合同规定的全部设备配套及技术资料。自购买之日起，可以随时到公司免费参加各种技术培训，并终身享受软件免费升级。

2）自购货之日起，在正常使用情况下，产品出现任何问题，我们将实行整机保修一年，保修期间所需零配件由我公司免费提供，并实行终身优惠维修政策。接到您反映的质量问题信息后，我们将在 24 小时之内做出答复或派出服务人员，尽快到达现场。

3）在国内服务店，300公里以内，我们承诺24小时内上门服务并维修，300公里以外，48小时内上门服务并维修。
